废气处理设备管道布置原则与管道设备选型指南

废气处理系统的效率、安全性和运行成本在很大程度上取决于其管道系统的设计与设备选型。合理的管道布置不仅能够确保废气被有效收集、输送和处理，还能降低能耗、减少维护需求并延长系统寿命。本文将系统阐述废气处理设备管道布置的核心原则，并介绍关键的管道设备及其选型要点。

一、 废气处理管道布置核心原则

1. 最短路径与最少弯头原则：管道设计应尽可能采用直线、最短路径连接污染源与处理设备。过多的弯头、三通等管件会增加系统阻力（压损），导致风机能耗上升，并可能因涡流导致粉尘沉积或腐蚀加剧。必要转弯时，弯曲半径不宜过小。

1. 气流均衡与合理流速原则：在多支路系统中，需通过管道直径变化、增设调节阀或使用文丘里管等设计，确保各支路气流分布均匀，避免个别点抽吸不足或过载。管道内流速需控制在合理范围（通常除尘系统12-18m/s，一般废气8-12m/s）。流速过低易导致粉尘沉积，流速过高则磨损加剧、能耗增大。

1. 坡度与防堵防漏原则：对于含湿气或可能凝结的废气管道，应设计一定的坡度（通常≥0.005），并在最低点设置冷凝水排放口，防止积液腐蚀或影响气流。管道连接须密封严密，特别是负压系统，以防外部空气渗入降低处理效率，或有毒有害气体泄漏。

1. 安全与维护便捷原则：管道应避开交通通道、高温热源及电气设备，必要处需设置防撞护栏。管道上应合理设置检修口（人孔或手孔）、检测采样口以及必要的支撑与补偿器（如膨胀节），以应对热胀冷缩并便于日常检查、清理和维护。

1. 材料耐腐蚀与耐磨原则：管道材质必须根据废气成分（如酸碱度、湿度、温度、颗粒物特性）选择。常见材质有碳钢（适用于一般废气）、不锈钢（耐弱腐蚀）、玻璃钢/PP（耐强酸碱）、耐磨钢内衬或陶瓷内衬（用于高磨蚀性粉尘）。

二、 关键管道设备选型要点

一个完整的废气管道系统除直管段外，还包括以下关键设备：

1. 集气罩/吸气罩：污染源控制的第一关。应根据污染源特性（如大小、温度、扩散模式）选择适合的罩型（如密闭罩、柜式罩、外部伞形罩、槽边吸气罩），其设计风量需确保能将污染物有效捕获。

1. 风机：系统的“心脏”。需根据系统计算的总压损（管道阻力+设备阻力）和总风量进行选型，并留有一定的余量（通常10-15%）。考虑废气性质选择适宜的类型（如离心风机、轴流风机）及材质（如防腐、防爆）。

1. 阀门：用于调节、切换或切断气流。主要类型包括：

• 调节阀（如蝶阀、多叶阀）：用于平衡各支管风量。

• 开关阀：用于系统隔离检修。

• 防爆阀/泄爆片：对于可燃性废气系统至关重要，在爆炸压力升高时快速泄压，保护主体设备。

1. 管道补偿器（膨胀节）：用于吸收因温度变化引起的管道热胀冷缩位移，防止应力损坏管道与设备。材质需与管道匹配并耐废气腐蚀。

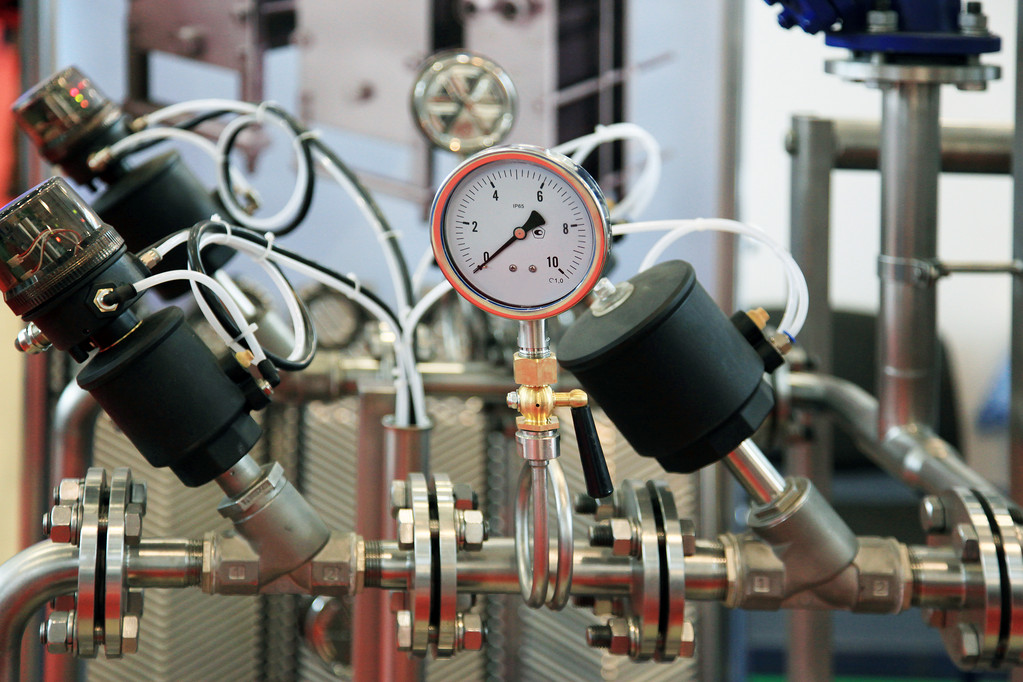

1. 测量与监测装置：包括压力测点（U型压差计、压力传感器）、流量计（皮托管、热式流量计等）以及温湿度传感器。这些是系统调试、平衡和日常运行监控不可或缺的部件。

1. 支吊架：用于支撑和固定管道，确保其稳固并符合坡度要求。设计时需考虑管道重量、介质重量、风荷载及热位移。

****
废气处理管道系统的布置是一项综合性工程，必须遵循流体力学、材料学和安全规范。设计之初应充分了解废气特性、现场空间布局及工艺需求，通过严谨的计算和合理的设备选型，构建一个高效、稳定、安全且易于维护的管道网络，从而为整个废气处理系统的长期可靠运行奠定坚实基础。
